WZD-100型地下电动装运机及WZD-100（C）型地下柴油装运机总体结构

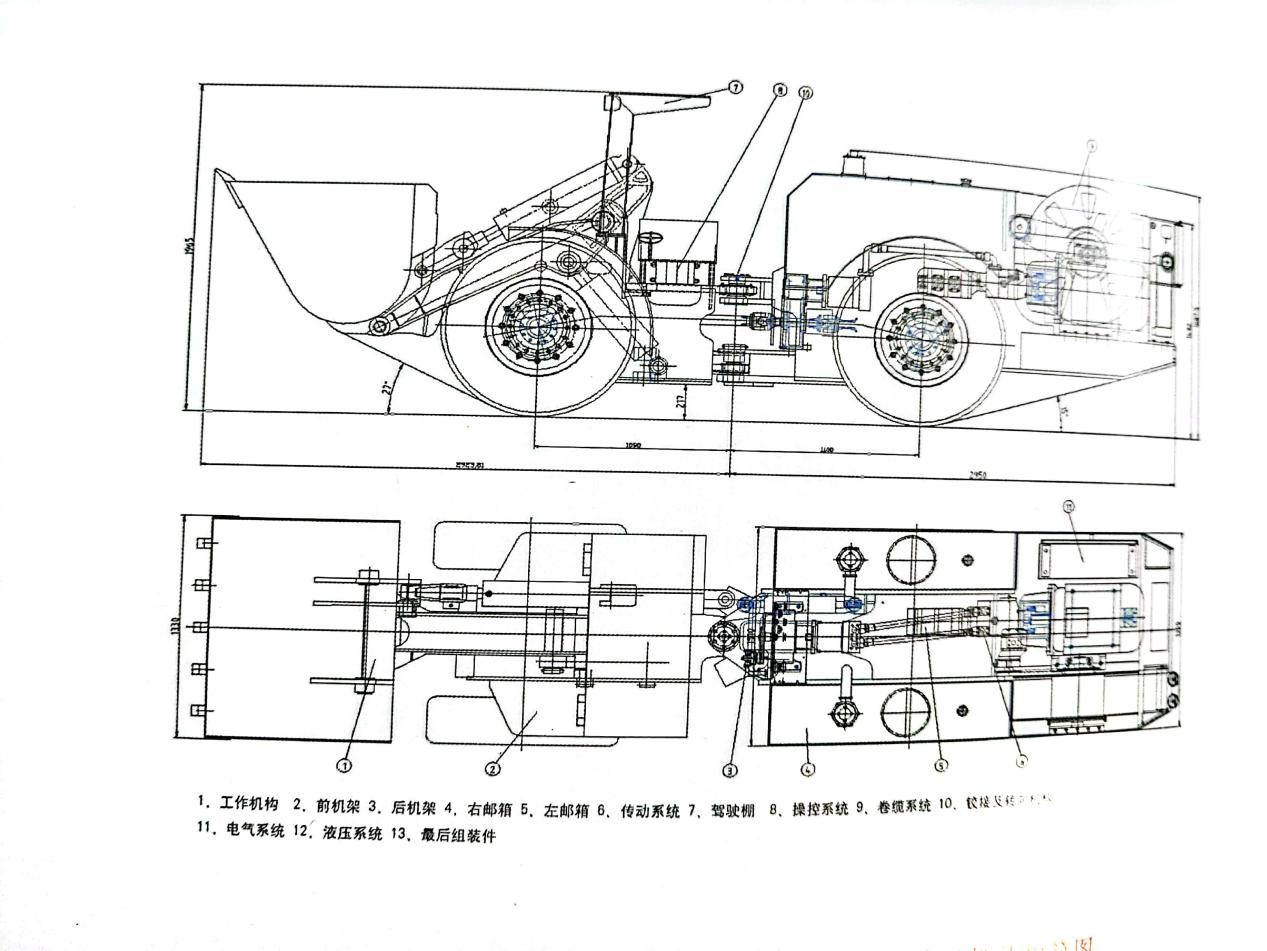

WZD-100型地下电动装运机包括前机架和后机架，中间部位用铰接轴连接。前机架装有工作机构、前驱动桥、转向机构、工作操纵机构、行走调速控制机构、驾驶室等。后机架装有电动机、静液压传动系统、液压卷缆机构、电器箱、减速器、后驱动桥，后端盖，油泵驱动机构等，其总体结构见图：

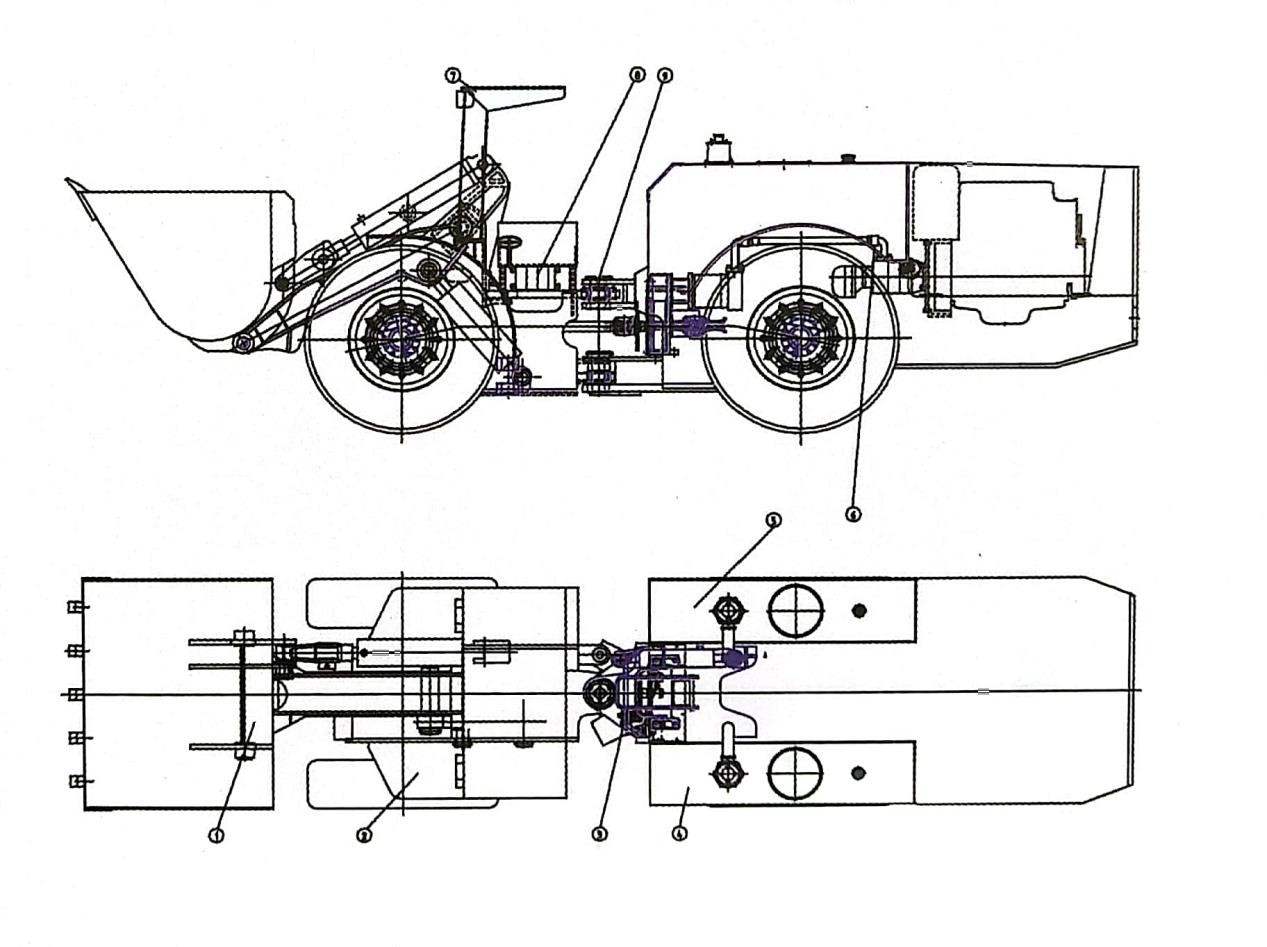

WZD-100（C）型地下柴油装运机包括前机架和后机架，中间部位用铰接轴连接。前机架装有工作机构、前驱动桥、转向机构、工作操纵机构、行走调速控制机构、驾驶室等。后机架装有电动机、静液压传动系统、液压卷缆机构、电器箱、减速器、后驱动桥，后端盖，油泵驱动机构等，其总体结构见图：
